輸出功率45W的英集芯車載適配器方案芯片IP6527支持多種快充協議
來源：未知 時間：2023-04-12 16:42

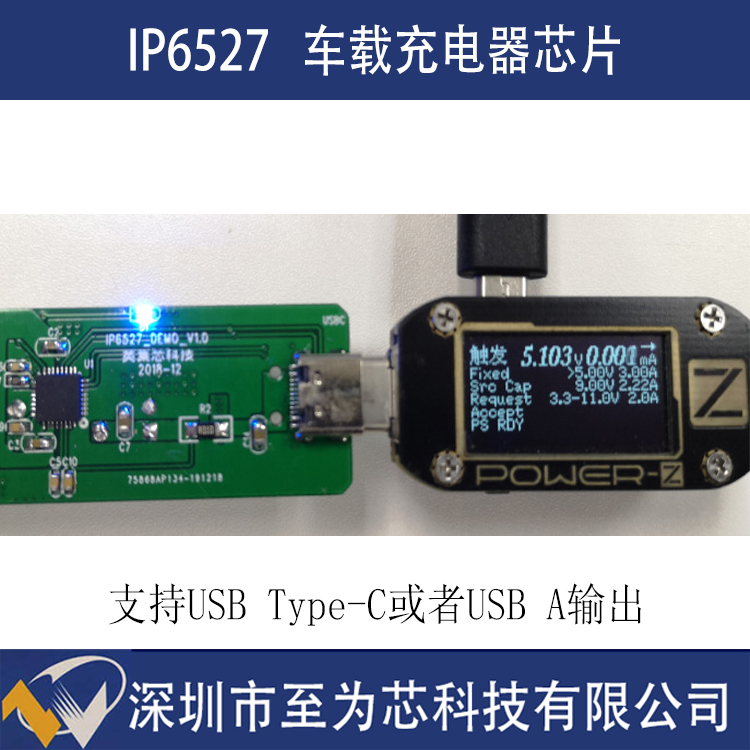

IP6527是一款集成同步開關的降壓轉換器、支持14種輸出快充協議、支持Type-C輸出和USB PD2.0/PD3.0(PPS)協議的SOC芯片，為車載充電器、快充適配器、智能排插提供完整的解決方案。
IP6527集成一個同步開關降壓轉換器，輸入電壓范圍是8.2V~32V，輸出電壓范圍是3V~20V，最大輸出電流3.6A。
IP6527內置有功率開關管，工作時的開關頻率是150kHz。 在VIN=12V，VOUT=5V/3A時，板端轉換效率為96.5%；在VIN=24V，VOUT=5V/3A時，板端轉換效率為95.3%。
IP6527根據識別到的快充協議，自動調整輸出電壓和電流。
IP6527具有軟啟動功能，防止在啟動時的沖擊電流過大引起故障。
IP6527的輸出具有CV/CC特性：當輸出電流小于設定值，輸出CV模式，輸出電壓恒定；當輸出電流大于設定限流值時，輸出CC模式，輸出電壓逐漸降低；當VOUT設定電壓大于等于5V時，輸出電壓低于3.2V，輸出關斷，間隔2s后打嗝重啟；當VOUT設定電壓小于5V時，輸出電壓低于2.7V，輸出關斷，間隔2s后打嗝重啟。
IP6527支持多種輸出快充協議：
支持蘋果、三星和BC1.2協議
支持高通QC2.0和QC3.0
支持MTK PE+1.1和PE+2.0
支持華為快充協議FCP
支持三星快充協議AFC
IP6527.PDF
?
?
